Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Статья обновлена в июне 2023 года. Цены тоже обновлены. Важно понимать, что у поставщиков иностранного оборудования в России может быть собственный курс валюты, например, ЦБ+5%.

Сравнение систем Умного Дома, с которыми я чаще всего имею дело.

  • Larnitech, немецкая система на шине CAN
  • Wirenboard, российская (Москва) система на шине Modbus RTU
  • HDL, китайская система на собственной шине Buspro
  • Z-Wave, беспроводная система от разных производителей
  • ПЛК Beckoff (Германия) с программным обеспечением EasyHome (Санкт-Петербург)
  • EasyHomePLC, санкт-петербургский контроллер от разработчика EasyHome

Это, конечно, далеко не полный список всех присутствующих на российском рынке систем. Есть много европейских систем, у нас не очень распространённых: Came (Италия), BTicino (Италия), Teletask (Бельгия), Есть Xiaomi и прочие китайские системы на облачных платформах, есть Mimismart, про которую я знаю только, что она на шине CAN, больше подробностей не нашёл. И системы, пришедшие из охранно-пожарных: Ajax, Эктоконтроль, они отлично подойдут для простых задач автоматизации, удалённого контроля и управления.

В этом списке те системы, которые разрабатываются именно как решения для создания Умного Дома. Самостоятельно можно сделать систему на Arduino и совместимых с ним контроллерах (есть отличные решения — Arduino-совместимые ПЛК), на вообще любых промышленных контроллерах или программируемых реле, например, Овен, Wago, Siemens. Пока что я перечисляю только готовые системы для умных домов. Исключение — промышленные контроллеры Beckhoff, которые будут рассмотрены совместно с программным обеспечением EasyHome.

Рассмотрим каждую вкратце по основным параметрам: возможности, приложение, совместимость, порядок стоимости, сложность самостоятельной установки.

Всё, что я напишу, я уже так или иначе писал много раз в разных статьях, здесь всё немного обобщу, чтобы тому, кто впервые столкнулся с этой темой, проще было сделать выбор.

Стоимость системы будет написана весьма условно, чтобы можно было сравнить порядок цены разных систем. Цена всегда зависит от пожеланий, причём очень сильно.

Кстати, надо отметить, что шины у всех систем разные (Buspro, CAN, Modbus), но физически они работают по одному и тому же кабелю — двум перевитым между собой жилам и двум жилам для передачи питания. Это может быть витая пара (UTP или FTP), может быть КСПВЭВ, может быть специальный кабель для шин RS485 или KNX.

Кстати, KNX тоже работает по тем же кабелям, но минимально ему нужны не 4 жилы, а 2, по ним передаются одновременно и сигнал, и питание. Но используется 4-жильный кабель, так как некоторые устройства могут требовать отдельного питания, более мощного, чем передаётся по шине.

Larnitech

Начнём с системы Larnitech. Это немецкая система, шинная (шина CAN). Оборудование изготавливается в Германии.

Техническая поддержка осуществляется дистрибьютором в России.

Много подробностей по работе системы можно прочитать в моём обзоре. В системе функциональность достигается модулями: входы, выходы, интерфейсы (RS485, RS232, DALI), диммеры, датчики всех типов. Все устройства подключаются к шине CAN, которую можно протянуть по всему дому. Топология шины — шлейф, возможны короткие ответвления.

Модули Larnitech

Датчики есть всех типов: движения, протечки воды, температуры, влажности, освещенности, углекислого газа. Есть инфракрасные приёмопередатчики для управления техникой.

Можно писать собственные скрипты для работы устройств и использовать готовые из достаточно большой базы. Есть блочный редактор сценариев.

Расширяемость

В системе должен быть контроллер. Есть четыре варианта контроллера: DE-MG, DE-MG.plus (отличается наличием порта для подключения шины KNX), Metaforsa и Metaforsa Cloud.

Metaforsa (Метафорса) – это комплект для небольших объектов, включающий в себя сам контроллер, который уже имеет «на борту» реле, диммеры и дискретные входы, а также дополнительные датчики: движения, протечки воды, открывания двери, температуры.

Metaforsa Cloud отличается тем, что интерфейс настройки у него перенесён полностью в облако. То есть, для настройки обязательно нужен интернет. Сам контроллер при этом менее мощный, поэтому дешевле.

На контроллерах DE-MG и DE-MG.plus есть разъёмы для двух шин CAN. На каждую подключается до 50 устройств Larnitech. Если этого количества мало, то есть модуль DE-GW, который добавляет шину CAN к системе, соединяясь с центральным контроллером по Ethernet. В общем, можно управлять очень большими объектами. Длина одной шины CAN — до 800 метров.

На контроллерах Metaforsa по одному разъёму для шины CAN.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Есть очень большое количество программных драйверов для связи с различным оборудованием по RS485 — это кондиционеры, вентмашины, счётчики (в том числе и распространённые в России Меркурий и Пульсар), термостаты, электрокарнизы, увлажнители.

Есть открытый API для самостоятельной интеграции. Есть возможность посылать «вэбхуки» — команды по http на аудио-видео технику, которая поддерживает такой способ управления.

Есть удобное управление светодиодными лентами, диммеры на разную мощность, собственные вызывная панель домофона и аудио усилитель, а также интеграция с SIP, с аудиосистемой Sonos и с прочими технологиями.

Система на базе контроллера DE-MG.plus может работать с выключателями, датчиками и панелями стандарта KNX.

В общем, возможностей масса.

Настраивается всё оборудование либо с приложения (есть версии для Android, iOS, Windows), либо через web-интерфейс контроллера (вход через браузер, защита логином и паролем).

Программное обеспечение

Программа есть для Windows, Android и iOS. Платить за неё отдельно не нужно. Подключается к контроллеру через облачный сервис (учётная запись) либо напрямую по IP адресу.

Приложение простое: в меню, выпадающем слева, выбирается комната, в меню сверху выбираем свет, климат, видеокамеры, в основной зоне видим иконки управления приборами и кнопки запуска сценариев.

Вы можете поставить себе приложение Larnitech на смартфон и посмотреть демонстрационный интерфейс.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Иконки и надписи можно менять. Есть альтернативный светлый интерфейс.

Можно создавать настраиваемые элементы управления. Например, вот управление климатом одного помещения:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Есть интеграция с голосовыми ассистентами: Siri, Алиса, Google Assistant, Amazon Alexa. Причём, для её включения нужно только поставить соответствующий плагин (в меню плагинов нажать кнопку «Установить»), и всё заработает. Никаких сторонних серверов и каких-либо сложностей, как, например, в Wirenboard.

Очень классная фишка системы состоит в том, что модули ввода-вывода имеют свой собственный небольшой мозг, который позволяет осуществлять простую логику при отключении из сети контроллера. То есть, при какой-то проблеме с контроллером (отключение или обрыв шины) модули будут общаться по шине между собой и осуществлять основное количество функций системы. В этом большое преимущество шины CAN в отличие, например, от Modbus.

Сложность самостоятельной установки

Это наиболее простая система для самостоятельной установки: настраивается через web интерфейс или мобильное приложение, всё полностью на русском языке, есть подробные инструкции и видеоинструкции.

Для небольших объектов есть комплект Metaforsa, в который входят основные модули и датчики для организации системы. Чтобы оценить сложность его настройки, можно почитать мою статью.

Все основные настройки делаются достаточно просто. Если захочется написать свою логику работы устройств, то это можно сделать, написав скрипт либо воспользовавшись блочным редактором логики.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Стоимость

Larnitech не назвать бюджетный оборудованием. Оно сделано в Германии, а программное обеспечение достаточно хорошо проработано и локализовано.

Комплект Metaforsa для небольшого объекта (2-3-комнатная квартира) стоит 1855 евро. Краны перекрывания воды, приводы радиаторов и всякие мелочи добавят ещё 35-40 тысяч рублей. Если мы заходим добавить в систему датчик температуры и освещенности или углекислого газа, то это добавит от 165 до 500 евро, датчики достаточно дорогие, но очень качественные. Полноценное оснащение квартиры порядка 140 метров такой системой может обойтись в сумму до 8-10 тысяч евро. И больше, если добавить аудиосистему и датчики СО2 во всех помещениях. Зато получаем высокое качество, функциональность и, что самое главное, простоту настройки большинства функций системы (зависимости света и выключателей, сценарии, расписания, включение света по датчикам и прочее) — это может сделать сам заказчик из приложения на смартфоне или планшете достаточно интуитивно понятно.

Есть поддержка недорогих датчиков температуры стандарта 1-wire, что очень удобно.

Это моё личное мнение, но из всех известных мне систем на российском рынке эта самая простая и удобная в настройке и обслуживании. Если хочется, чтобы всё «просто работало» без лишних сложностей и ограничений, то выбирайте Larnitech. Но за удобство нужно немного заплатить, так что ценовая категория не «эконом».

Присутствие в России и поставки на май 2023 стабильные. Поддержка работает.

HDL

Этот производитель, более крупный, чем все перечисленные в этой статье, в России известен чуть менее, чем мог бы быть. Недостаток маркетинга, мне кажется.

Центральный офис компании HDL находится в Гуаньджоу, в Китае. Компания международная, присутствует в большом количестве стран.

Компания существует с 1985 года. В России присутствует с 1998 года, основной офис в Москве.

Один из немногих производителей вообще, дающий на своё оборудование гарантию 5 лет.

У HDL три направления производства оборудования: модули и датчики на собственной шине HDL Buspro, оборудование на шине KNX и на беспроводной шине Buspro Wireless, которой можно расширять существующие системы. Есть возможность создавать гибридные системы, состоящие из оборудования всех трёх типов.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Основной продукт — это оборудование на шине HDL Buspro.

Кстати, HDL является основным производителем оборудования KNX во всей Азии.

Расширяемость

Вот структура шины Buspro:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

На одной шине может быть до 64-х устройств, они подключаются к IP интерфейсу. Через коммутатор мы можем соединить до 253 сегментов, все будут работать вместе. Так что устройств может быть очень много. У каждой шины свой 24-вольтовый блок питания.

Из всех систем в этой статье одна только HDL является действительно распределённой, то есть, в ней нет центрального контроллера вообще, каждый из модулей работает сам по себе. И настраивается каждый модуль и датчик отдельно и самостоятельно. И нет зависимости от какого-либо элемента системы, разве что от блока питания.

В системе, в отличие от прочих перечисленных здесь, есть множество настенных панелей разного типа, от простых выключателей до моделей с экранами. Вот симпатичная 4-клавишная панель с пиктограммами:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Вот немного другая панель:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Сенсорная панель 4 дюйма. Можно настраивать все иконки надписи.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Датчики различных видов:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

В сам электрощит ставятся модули на DIN рейку: реле, диммеры, дискретные входы, интерфейсы.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Есть модули управления светом по DMX и DALI. Есть модули управления через RS485, можно подключиться к любым устройствам, у которых есть открытый интерфейс Modbus.

Сложность самостоятельной установки

Как я писал выше, эта система полностью распределённая, то есть, нет центрального контроллера, в интерфейсе которого можно было бы всё настроить.

Есть программное обеспечение (бесплатное) HDL Setup Tool, которое позволяет подключаться к шине Buspro через IP интерфейс, видеть все устройства на шине и настраивать их.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Каждый модуль в системе работает самостоятельно и настраивается отдельно. Если мы хотим, чтобы выключатель включал определённую лампочку, надо в программе найти модуль выключателя и в настройках кнопки задать отправку команды на модуль, к которому подключена лампочка. Аналогично с датчиками всех типов. Если надо реализовать сложную логику, то нужен отдельный модуль логики, в котором все сценарии и будут прописаны.

Процесс настройки простым и интуитивно понятным не назовёшь, тут и время понадобится, и навыки программирования. С пользовательского приложения каким-либо простым способом что-либо в работе системы не поменять.

Программное обеспечение

Приложение для iOS и Android называется HDL ON. Есть более новая версия ON Pro, но она пока дорабатывается, работает далеко не со всеми устройствами.

Подключение к системе осуществляется через облако по логину и паролю.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Выбор помещения:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Управление светом в помещении:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Запуск сцены:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Настройка приложения осуществляется через ту же программу HDL Setup Tool. Внешний вид приложения меняется в не очень широких пределах, с EasyHome не сравнить, но всё достаточно симпатично и удобно.

Стоимость

Стоимость оборудования ниже, чем у Larnitech, но гораздо выше, чем Wirenboard. Вот некоторые цены (актуальны на май 2023):

Настенная панелька Tile Display 3.5″ сенсорная с датчиками температуры, влажности и приближения — 493 доллара

Выключатель 4-клавишный с пиктограммами — 173 доллара

Сенсорные выключатели на 1-8 клавиш — от 133 до 189 долларов

4-х канальный диммер до 3 ампер на канал — 383 доллара

12-канальное реле, до 12 ампер на канал — 499 долларов

6-канальный диммер для светодиодных лент, до 5 ампер на канал — 277 долларов

Датчик движения, температуры и освещённости — 127 долларов

Датчик температуры, влажности и освещённости — 145 долларов

IP интерфейс — 209 долларов

Интерфейс RS485 — 185 долларов

Wirenboard

Это контроллер, разработанный в Москве. Наиболее недорогая система из всех в этом перечне, но очень многое умеет.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Система, в основном, построена на шине Modbus RS485.

В релейных модулях системы есть огромный плюс — они имеют как выходы (реле), так и входы, и возможна прямая работа выходов от входов, то есть, при нажатии на выключатель реле будет срабатывать сразу, даже при отсутствии связи с контроллером. Сложные алгоритмы работы, конечно, идут только через контроллер. Можно использовать реле и диммеры Wirenboard, даже если никакой Умный Дом не планируется, но хочется удобно реализовать управление светом и прочими электроприборами с нескольких мест, диммирование с нескольких мест, групповое отключение.

Расширяемость

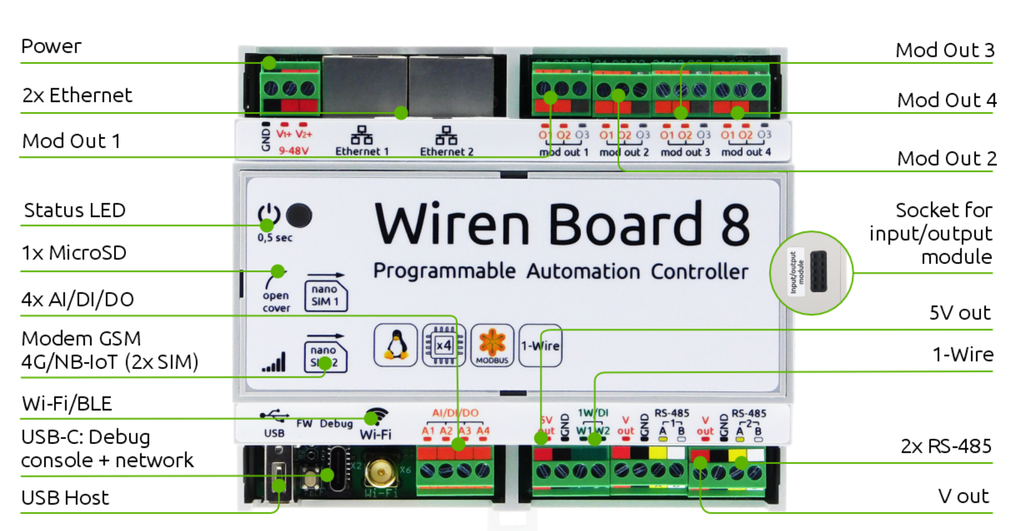

Основной модуль в системе — контроллер Wirenboard (актуальная версия контроллера — 7), представляющий собой компьютер на Linux Debian. У него есть интерфейсы, список которых меняется в зависимости от опций при заказе: Ethernet (он всегда есть), Wi-Fi, Z-Wave, CAN, Bluetooth, 1-wire, HDL, 4G модем, OpenTherm (распространённый протокол управления котлом). На контроллере два интерфейса RS485.

В новой версии контроллера есть интерфейс KNX.

К контроллеру справа пристыкоковываются модули расширения на шине I2C: модули дискретного ввода, аналогового ввода, аналогового вывода, резервного питания, модули реле. Есть платы, которые можно поставить внутрь самого контроллера, добавив ему какой-то функционал: порт RS485, RS232, 1-wire, CAN, Zigbee. На пристыкованных напрямую к контроллеру модулях входы и выходы работают без задержки, но их количество ограничено.

Далее к контроллеру подключаются модули и датчики по RS485. Есть много модулей реле, датчики разных типов, измерители мощности, диммеры для светодиодных лент (ШИМ) и для ламп.

Вот пример подключения модулей из моего проекта:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

К контроллеру подключены три модуля напрямую: 14 дискретных входов, управление 4 шторами, 8 выходов до 7 ампер. Далее модули Modbus: два релейных по 6 выходов, ШИМ для светодиодной ленты и контроль протечек (подключение датчиков протечки, счётчиков воды и кранов). Это средний комплект для квартиры до 2 комнат, плюс, разумеется, датчики.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Это датчик WB-MSW v.3. Он может заказываться с разными сенсорами внутри: температура, влажность, освещенность, движение, СО2, VOC, уровень шума, ИК-передатчик. Стоимость в зависимости от комплектации от 3 до 10 тысяч рублей.

Системой поддерживаются дешёвые датчики температуры 1-wire, которые могут быть заведены в пол, в подрозетник, на трубу — куда угодно. Но шина 1-wire очень чувствительна к помехам, надо аккуратно монтировать кабель.

Можно подключать устройства по Modbus RTU любых производителей, самостоятельно написав драйвер, в этом тут ограничений нет, как и в Larnitech.

Сложность самостоятельной установки

Вот тут обратите, пожалуйста, внимание. Как мне написал один из клиентов в отзыве о системе:

Сделал выгрузку данных по мктт в инфлюкс дБ на авс, там же поднял графану.

Если вы чего-то их этой фразы не понимаете, то стоит задуматься о том, насколько этот контроллер вам подходит. Для его использования надо хорошо понимать, что такое linux, службы, пакеты, mqtt, node-red.

Система настраивается через web-интерфейс. Он достаточно понятный, но не для широкого круга пользователей. У меня есть статья, в которой описан процесс настройки основных функций контроллера и интерфейс.

Лёгкой ассоциации выключателя или датчика светильнику (как в Larnitech или EasyHome) не будет, нужно вручную писать код на языке типа Java Script. Если не чувствуете в себе силы, лучше не браться.

Фишек вроде плагинов или голосового управления «из коробки» не будет, это всё нужно настроить вручную. Настроить — это не галочки расставить, а поставить на компьютер дистрибутив, поставить нужные пакеты linux, настроить интеграцию с чем-то вроде Home Assistant. Это всё сторонние вещи, за них разработчики Wirenboard уже не отвечают — ищите инструкции на форумах.

Важно понимать, что в Larnitech тоже всё сделано на linux. Контроллер DE-MG основан на Raspberry PI. Но в Larnitech весь linux спрятан «под капот», пользователь ни на каком этапе не работает с командной строкой. Разве что при ручном обновлении программного обеспечения виден процесс загрузки и обновления пакетов.

Программное обеспечение

Программного обеспечения для iOS, Android или Windows у Wirenboard нет, только web-интерфейс.

Примерно так выглядит интерфейс управления контроллера Wirenboard в браузере:

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

У меня есть статья с описанием web-интерфейса и возможностей его настройки.

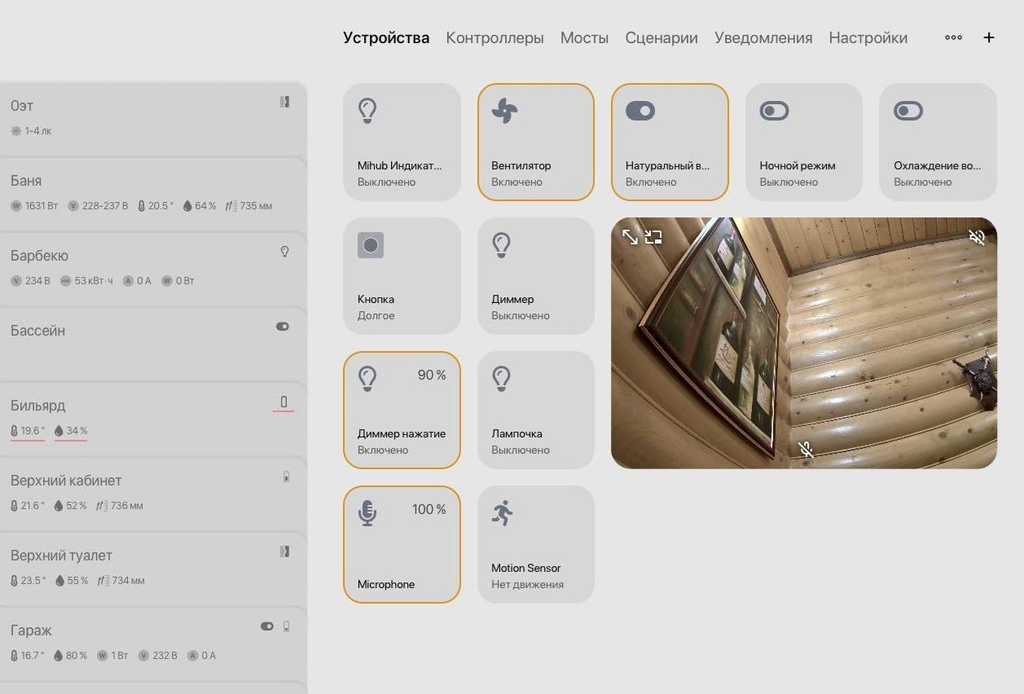

Если хочется красивое и функциональное приложение, то отличный вариант — программное обеспечение Bary, оно обеспечит удобное управление системой и интеграцию с Apple Homekit и управлением голосом. Для Bary понадобится отдельный сервер на linux, можно Raspberry Pi.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Можно интегрировать контроллер с Openhab, там тоже есть своё приложение.

В общем, контроллер достаточно функциональный, модулей много, подключение достаточно понятное, но интерфейс далеко не такой user-friendly, как хотелось бы. Не рекомендую систему для тех, у кого нет опыта работы с linux и програмированием, если только у вас нет хороших установщиков, которые всё настроят.

Стоимость

Стоимость для 2-3 комнатной квартиры контроллера и датчиков может не превысить 80-90 тысяч рублей.

Цены на май 2023. Актуальные цены указаны на сайте Wirenboard.com:

Контроллер Wirenboard — от 19 тысячи рублей. Модуль 14 дискретных входов — 2500. 6-канальное реле (там же 6 входов) — 3500. Диммер RGBW ленты — 2700. Модуль управления 4-мя шторами — 2900. Датчик температуры пола 1-wire — 600 рублей. Датчик температуры и влажности — 3500. Датчик «всё в одном» — 7900, там будет движение, температура, влажность, СО2, шум, ИК-передатчик. Устройство управления кондиционерами по ИК — 2200. Всё оборудование очень недорогое.

Z-Wave

В отличие от всех прочих в этой статье, Z-Wave — полностью беспроводная система. Это не наименование производителя, это протокол беспроводной передачи данных между модулями, он очень энергоэффективный и достаточно надёжный. У модулей дальность передачи данных небольшая, порядка 30 метров открытого пространства, но модули, подключенные к питанию постоянно, ретранслируют сигнал друг друга, то есть, при правильном проектировании системы дальность передачи может быть достаточно большой.

Модули, работающие на батарейках (обычно это датчики всех типов) не ретранслируют сигналы, и не слушают эфир постоянно. Они просыпаются раз в заданное время, запрашивают контроллер, а тот им отвечает, если для них есть команды. Если на модуле нажимают кнопку или меняется температура, он также просыпается и отправляет на контроллер информацию об этом. От батарейки модули работают от 1 до 3 лет, в зависимости от частоты просыпания. Модуль умеет сообщать на контроллер уровень заряда батареи, а контроллер отправлять пользователю уведомления о том, что где-то батарею пора менять.

Если у вас уже готова отделка, и перепрокладывать кабели для установки системы на центральном контроллере или шинной системы возможности нет, то Z-Wave я считаю самым лучшим вариантом (если, конечно, не хватает возможностей оборудования с поддержкой Apple Homekit, но они довольно скудные).

Но если вы только начинаете ремонт, то можно использовать систему на Z-Wave, если вам нравится внешний вид его элементов (там очень красивые датчики движения и дыма у Fibaro), если вы планируете добавлять элементы и двигать их по мере желания, если вам нравится интерфейс конкретного контроллера, если вы хотите монтировать меньше кабелей. Или если планируете в перспективе переехать и забрать всё оборудование с собой.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC
Датчик дыма Fibaro

У систем на оборудовании Z-Wave следующие недостатки и особенности, на которые надо обращать внимание:

  • В России, Европе и Америке оборудование работает на разной частоте. В России это 869 Мгц. То есть, оборудование разных частот между собой не совместимо. Если привозите из Европы или Китая оборудование на их частоте (оно там дешевле), то в России быстро может быть не докупить по необходимости что-то на этой же частоте.
  • В системах на оборудовании Z-Wave нет поддержки протоколов Modbus RS485, RS232, KNX, DALI, DMX, HDL, Zigbee и прочих.
  • В работе системы возможны небольшие задержки. Нажали на выключатель: пока он проснётся, пока передаст данные на контроллер, пока он отправит команду на нужный модуль — в среднем, секунда. Если устройства не в прямой видимости от контроллера, а сигнал ретранслируется, то может быть больше.
  • При количестве элементов в системе от 70-80 и большой площади, по которой распределены элементы, система начинает заметно подтормаживать. Основано на моём опыте с Fibaro Home Center 2 — задержка составляет до 10-15 секунд иногда. Частично исправляется увеличением времени опроса устройств. Это связано с ограниченной скоростью работы радиопередатчика контроллера. Возможно, у каких-то других контроллеров ситуация лучше, не тестировал, но навряд ли.
  • Проводных элементов, то есть, связывающихся с контроллером кабелем, нет. Даже если ставить элементы в электрощите, они будут связываться по радиоканалу. Так что от ограничения на количество элементов не уйти.

У системы есть два преимущества, увеличивающих её надёжность. Во-первых, у модулей реле и диммеров, которые кладутся в подрозетник под выключатель, есть входы для клавиш и выходы для светильников, входы и выходы ассоциированы напрямую, то есть, при нажатии кнопки состояние светильника изменится сразу же, безо всяких задержек, контроллер в этом даже не участвует. Во-вторых, модули могут посылать сигнал друг на друга напрямую, минуя контроллер.

Проводка для системы Z-Wave почти такая же, как при классической электрике. Только схема выключателей-переключателей немного меняется: второй и последующие выключатели должны подходить кабелем к модулю управления. Управлять светом, включая диммирование, при такой схеме можно из любого количества мест.

Расширяемость

Как я сказал, Z-Wave — не производитель, а протокол. И совместимое с ним оборудование выпускает очень большое количество производителей. Самый известный — Fibaro, Польша-Италия. Также есть Philio, Qubino, Secure, Zipato, Heatit. Есть московские Z-WaveMe и Defaro. Всё оборудование между собой совместимо.

Если брать контроллер и модули одного производителя, то настраивать будет удобнее, так как в контроллере уже будут шаблоны для работы с этим оборудованием. Например, одно удовольствие к контроллеру Fibaro Home Center подключать модули Fibaro. С ними бы только и работать, но, во-первых, они дороже аналогичных модулей других производителей, во-вторых, в ассортименте Fibaro много чего нет, например, ИК-передатчиков, модулей выходов с сухим контактом, модулей ввода, работающих от батарейки.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC
Контроллер Philio

Но почти всё из того, что может пригодиться на практике (кроме интерфейсов, типа Modbus или DALI) у разных производителей можно найти и подключить к своему контроллеру. Так что с расширяемостью проблем нет. Контроллеры Fibaro могут объединяться в локальной сети, что позволяет в отдельной постройке поставить отдельный контроллер.

Сложность самостоятельной установки

Тут всё достаточно несложно. Подключаем контроллер, настраиваем доступ к нему, создаём комнаты. Затем по одному добавляем беспроводные модули, каждый называем соответствующим ему образом и помещаем в нужную комнату.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC
Диммер Fibaro Dimmer

Со сложными элементами, типа модуля управления кондиционерами через ИК или модулями дискретного ввода придётся немного посидеть и поразбираться.

Алгоритмы взаимодействия элементов можно писать кодом, графическими блоками или простыми условиями ЕСЛИ-ТО. Во всяком случае, в контроллере Fibaro Home Center 2. В разных контроллерах по-разному.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC
Редактор сценариев в Fibaro Home Center

Программное обеспечение

У контроллера есть web интерфейс и мобильные приложения. У всех контроллеров разные, так что имеет смысл заранее поизучать эту тему.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Почти у всех контроллеров Z-Wave есть облачный доступ.

У Fibaro есть интеграция с Siri и Алисой через Homebridge — отдельный сервер. У некоторых контроллеров есть интеграция с голосовыми ассистентами через встроенное ПО.

В целом, программное обеспечение всех контроллеров удобное и красивое. Настройка контролера осуществляется всегда через web интерфейс.

Стоимость

Тут всё сильно зависит от контроллера, который вы выберите. Fibaro самый дорогой, у него младшая модель Home Center Lite стоит 28 тысяч, а старшая Home Center 3 стоит аж 65 тысяч. Но этот контроллер действительно самый удобный и продвинутый в плане программного обеспечения.

Прочие контроллеры находятся в гораздо более доступной ценовой категории от 10 (даже дешевле бывает) до 18 тысяч рублей. Нужно смотреть описание и интерфейс каждого, чтобы понять, подходит ли он вам. Модули стоят от 4 до 8 тысяч рублей в среднем. Реле, диммеры, датчики температуры, датчики движения — в среднем можно считать по 6 тысяч, чтобы примерно прикинуть стоимость решения. Датчики открывания двери — 4-5 тысяч, привод на радиатор — 9-11 тысяч. Систему комплектовать легко — открыть любой интернет-магазин с оборудованием Z-Wave и считать элементы.

В целом обычно получается несколько дороже, чем на центральном контроллере, например, EasyHome, сильно дороже, чем на Wirenboard, дешевле, чем на Larnitech или Beckhoff. Надо принимать во внимание также отсутствие необходимости монтажа кабелей и простую расширяемость системы, но и соответствующую этому пониженную надёжность за счёт использования радиоканала.

Beckhoff (с ПО EasyHome)

Это ПЛК — программируемый логический контроллер. Производится в Германии. Промышленного уровня — управляет производствами, зданиями, станками и прочими серьёзными вещами, гораздо более серьёзными, чем квартира или частный дом, поэтому самопроизвольные сбои или зависания при правильно подключенных блоках питания и нагрузках исключены.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Контроллер изначально никакого ПО не содержит, он пустой. Программируется достаточно несложно (для программистов) через среду TwinCat. В интернете достаточно много инструкций по программированию, так что, если чувствуете в себе силы, то можете самостоятельно написать код для контроллера. А если не чувствуете, то за 85 тысяч рублей можно приобрести лицензию на программное обеспечение EasyHome от разработчика в Санкт-Петербурге, получить при этом все алгоритмы, покрывающие 95% всех потребностей пользователя, и программное обеспечение для Windows, Android и iOS для управления системой. Программное обеспечение устанавливается на контроллеры CX8080 (предпочтительнее всего), а также прочие контроллеры, работающие с TwinCat 2.

Расширяемость

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Система состоит из контроллера (на фото он слева) и модулей расширения. Модулей расширения может быть до 64 в одном сегменте сети (достичь это ограничение его в частном доме нереально), все модули, что важно, работают мгновенно (по человеческим меркам), то есть, между нажатием на кнопку выключателя и включением света задержки вы не заметите.

Проводные интерфейсы есть все, какие могут пригодиться: RS485, RS232, DALI, DMX, KNX. Программным обеспечением EasyHome поддерживается работа и с шиной KNX, и с DALI. Есть драйверы для самых популярных устройств по Modbus RTU, есть поддержка GSM модема для отправки и приёма смс.

Можно подключить адаптер работы с беспроводными устройствами белорусского производителя Noolite. Они достаточно недороги, но имеют очень небольшую дальность передачи.

Самостоятельно написать драйвер, отсутствующий в системе, не получится, так как программное обеспечение закрытое, нужно обращаться к разработчику EasyHome. Если только вы не пишите код контроллера самостоятельно — тогда вся задача на вас.

Программное обеспечение

Программное обеспечение для Beckhoff — EasyHome. Стоимость лицензии 85 тысяч рублей, это бессрочная лицензия на любое количество клиентов. В лицензию входит и код контроллера со всеми алгоритмами, и возможность пользоваться приложениями для Windows, Android и iOS.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

Кому-то оно нравится, кому-то нет. Мне очень нравится то, что интерфейс можно создать любой, меняя фоны, надписи, картинки. Можно делать разные интерфейсы для разных пользователей, что крайне удобно. Чтобы создать интерфейс, конечно, надо с ним немного посидеть, но потом что-то менять или добавлять будет получаться достаточно быстро.

В контроллере и программном обеспечении, кстати говоря, не предусмотрен какой-либо облачный сервис для удалённого доступа. Никаких логинов-паролей, никакого личного кабинета. Так что удалённый доступ только через статический IP адрес. Это не очень хорошо в плане удобства, зато вы можете быть уверены в том, что никто не подключается к вашей системе. Безопасность доступа обеспечивается на уровне вашего роутера, контролем доступа к устройству извне.

У программного обеспечения есть открытый API (отключаемый), который позволяет вам самостоятельно интегрировать системы со сторонними приложениями. Голосовое управление осуществляется также через интеграцию с Openhab через этот API, на сайте разработчика есть подробная инструкция. Вообще, инструкции в открытом доступе есть ко всему: настройка интерфейса, настройка входов-выходов, API, Openhab.

Совместимости с Алисой от производителя нет. Но как минимум один клиент за пару вечеров (как он говорил) сам написал программу для совместимости с Алисой через открытый API.

Push-уведомлений, к сожалению, в мобильных приложениях нет. Их заменяют смс о тревожных событиях, отправляемые через GSM модем.

Если вам не нравится EasyHome, то с Beckhoff можно использовать Iridium Mobile. Там ещё больше возможностей, но установка куда сложнее.

У самого контроллера web интерфейса нет. Точнее, есть, но самый простой для настройки IP адреса и сетевых параметров.

Сложность самостоятельной установки

Контроллер Beckhoff предназначен для промавтоматики, он разрабатывался не для максимальной простоты установки широким кругом пользователей, поэтому для подключения контроллера придётся почитать инструкции к модулям или заранее заказать проект системы. Нужно чётко понимать, что куда подключить, и как защитить вход или выход контроллера, иначе надёжность его работы сильно уменьшится.

Для человека, который понимает, что такое вход и выход, дискретный и аналоговый, что такое сухой контакт, что такое открытый коллектор — сложностей больших не будет, разберётся. Опыт работы с ПЛК и с TwinCat приветствуется.

Стоимость

В ассортименте Beckhoff нет никаких датчиков, модули дискретного вывода дают 0.5 ампера 24 вольта, так что нужно отдельно подбирать датчики всех типов, реле и контакторы, диммеры и прочее. В этом некоторая сложность проектирования, зато датчики можно выбирать вообще любые, которые способны давать на выходе 24 вольта.

Стоимость контроллера CX8080 составляет от 40 тысяч рублей. Входы и выходы можно считать исходя из 1500 рублей за вход или выход дискретного типа (считая стоимость 16-амперного реле) и 4000 рублей за вход или выход аналогового типа. Надо не забыть программное обеспечение.

Стоимость комплекта, состоящего из контроллера CX8080, нескольких модулей ввода и вывода, блоков питания, реле, комплекта датчиков и программного обеспечения EasyHome для 3-4-комнатной квартиры начинается где-то от 220 тысяч рублей. Для дома порядка 350 квадратов стоимость оборудование может составить 600-700 тысяч рублей. Всё зависит от количества подключаемых аналоговых датчиков, интерфейсов, диммеров. В целом, система получается сравнительно недорогой, учитывая её надёжность и широкие возможности.

Принимая во внимание то, что оборудование не поставляется в Россию официально, разброс цен на него у разных поставщиков достаточно большой.

EasyHomePLC

Контроллер разработан создателями программного обеспечения EasyHome. Разработан и произведён полностью в Санкт-Петербурге, основан на микроконтроллере Texas Instruments. Цель — создание максимально простого в установке контроллера Умного Дома. И недорогого по сравнению с Beckhoff.

Подробнее я писал в статье Контроллер EasyHomePLC для недорогого Умного Дома.

Сравнение систем Умного Дома: Larnitech, HDL, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC

В противовес контроллерам Beckhoff и прочим ПЛК, где модули надо набирать, здесь в одном корпусе 9 реле, 16 дискретных входов, 16 аналоговых входов, 18 дискретных выходов, по 2 интерфейса RS232 и RS485, 6 ШИМ выходов для светодиодных лент. Даже блоки питания на 12 и 24 вольта встроенные. Для небольших задач отличная штука. Главное, что программное обеспечение EasyHome там уже по умолчанию установлено.

Расширяемость

Когда входов и выходов контроллера недостаточно, можно подключать модули Овен МУ и МВ по Modbus RTU. Это дискретные и аналоговые вводы, дискретные и аналоговые выводы.

Далее подключать можно всё, для чего есть драйверы в EasyHome: диммеры Razumdom, универсальные датчики Wirenboard, модули управления кондиционерами Intesis Box, вентмашины Komfovent. Надо внимательно смотреть список совместимых устройств, так как драйверы есть далеко не для всего. Например, из Wirenboard только датчики WB-MSW v3, больше ничего. Из Разумдома только диммеры. Если нужно дописать драйвер для чего-то, чего в системе нет, то обращаемся к разработчикам EasyHome.

Работы с DALI, DMX, KNX нет. За этими возможностями — к Beckhoff. Поскольку модули подключаются к контроллеру по Modbus, то при большом количестве модулей работа системы начинает подтормаживать. То есть, от нажатия выключателя до включения света может пройти около половины секунды, смотря, в какой момент опроса был нажат выключатель.

До 10 контроллеров EasyHomePLC могут быть соединены одной локальной сетью и управляться с одного приложения.

Программное обеспечение

Это тот же EasyHome, смотри предыдущую статью про Beckhoff. Один в один то же самое, только покупать лицензию не нужно, она уже прилагается к контроллеру. Так же, как и с Beckhoff, нет облачного сервиса, голосовое управление через отдельный сервер с Openhab, push-уведомлений нет.

Сложность самостоятельной установки

EasyHomePLC гораздо проще, чем Beckhoff. Проще него только комплект Metaforsa от Larnitech, там упрощение достигается за счёт более удобного (но зато менее конфигурируемого пользователем) приложения и облачного доступа.

В отличие от Beckhoff, где входы и выходы настраиваются через TwinCat (не очень сложно, по инструкции), при настройке EasyHomePLC вообще ничего, кроме EasyHome, не нужно, входы и выходы настраиваются там же.

Так что с железом всё просто, сложности бывают с настройкой интерфейса EasyHome, но быстро проходят.

У EasyHomePLC web интерфейса нет вообще, всё, включая сетевые настройки, настраивается через приложение EasyHome.

Стоимость

На май 2023 года стоимость контроллера составляет 92 тысячи рублей (можно купить хоть на маркетплейсах). Если у вас в пределах 9 групп управления и не нужны датчики, то ничего больше не нужно вообще, даже блок питания там встроен. В большинстве случаев нужны ещё 1 или 2 блока реле (по 9 реле каждый), несколько датчиков температуры, протечки, приводы радиаторов, датчики движения. Для 2-комнатной квартиры порядка 170-190 тысяч рублей. Плюс диммеры, ИК-передатчики и прочие добавления функционала. С диммерами, управлением шторами, ИК-передатчиками, кранами перекрывания воды и прочим будет порядка 220 тысяч или чуть больше.

————————————————————

В заключении статьи было бы уместно написать какую-то сравнительную таблицу с баллами каждой системе по каждому параметру, но делать этого не буду. Причина в том, что для разных пользователей какие-то характеристики системы могут быть как преимуществом, так и недостатком. Кому-то нравится, что на Wirenboard можно ставить пакеты linux, для кого-то это большая проблема. Кто-то видит сложность в комплектации оборудования для ПЛК, для кого-то это не проблема. Так что читайте и решайте сами, какая система больше подходит под вас.

У меня есть статья со сравнением стоимости всех вышеперечисленных систем при расчёте системы для квартиры.


Я занимаюсь проектированием систем для квартир и загородных домов. Электрики, слаботочный систем, автоматики Умный Дом. Могу сделать отдельно проект какой-то системы или щита. Подбираю оборудование под задачу и бюджет. Подробнее можно почитать на странице Услуги и цены. Либо здесь: Заказать проект.


Loading

Умный дом или дом по уму
Комментарии: 18
  1. Айдар

    Доброй ночи! Официальный релиз bary.io состоялся в мае, на хабре есть статья с описанием.

    1. Роман (автор)

      Да, я видел. Но нигде пока не нашёл внятной полноценной информации о процедуре установки, возможностях и том, как приложение видит устройства, подключенные к Wirenboard (как это выглядит). На сайте совершенно общая информация, никакой конкретики. Нашёл в интернете процедуру установки, но ни одного скриншота. Неужели сложно написать полноценный обзор от установки до голосового управления? Даже готов сам написать обзор, если вышлют контроллер и несколько модулей.

      1. Айдар

        Ну во-первых на том же хабре написано как ставить, во вторых группа в телеге) В третьих https://medium.com/@bary_io/c57362e7a4e5 В-четвертых почта, на все вопросы отвечаем)

      2. Айдар

        Если сами готовы помочь, то мы только за

      3. Роман (автор)

        С точки зрения пользователя могу сказать следующее.
        Я бы хотел видеть на официальном сайте программного обеспечения подробную инструкцию по установке, дистрибутивы, техническое описание, условия использования.
        Статьи на Хабре и на Medium.com — это отлично, конечно, но это сторонние сайты.
        Зайдём на сайт larnitech, easyhome, wirenboard — там подробная техническая инструкция. А тут нет, из чего я и сделал вывод, что релиза пока нет.

  2. Айдар

    Спасибо, сейчас сайт больше как визитка, т.к. и ПО стремительно развивается и инструкции быстро становятся не актуальными. Например, то что было на хабре изначально работает, но сейчас установку упростили еще больше. Думаю, после окончания тестового периода добавим на сайте всю техническую информацию.

  3. Иван

    Отличный обзор, спасибо автору.

    А почему не рассмотрели самую популярную систему на рынке?
    KNX же самая часто используемый протокол на рынке в России и в Европе более 70% рынка
    Хотя в вашей статье есть много ссылок на шлюзы

    1. Роман (автор)

      Думаю, я через некоторое время добавлю KNX. Я KNX не рассматриваю как отдельную полноценную систему, скорее как настенные панели и выключатели, которые могут быть подключены к Larnitech или Beckhoff.

  4. Олег

    Очень крутая статья! А что скажете про Siemens Logo? У меня электрик посоветовал его ставить. Мне только светом управлять. Кабели проложены, но оборудование еще не покупали. Может быть Сименс не лучший вариант?

    1. Роман (автор)

      Siemens Logo — это промышленные немецкие логические реле. Для задач квартиры я рекомендую использовать Wirenboard. Возможностей гораздо больше, стоимость ниже, доступность, поддержка.

  5. Василий

    Добрый день ! Большое спасибо за статью. Если сравнивать с Wirenboard, что вы думаете по поводу систем MegaD 2561 от ab-log и ОВЕН ?

    1. Роман (автор)

      Овен — это промышленная автоматика, а не оборудование для умного дома. На базе Овена можно много интересного сделать, если вы умеете его программировать, но проще и дешевле взять Wirenboard.
      Про MegaD ничего не знаю.

  6. Сергей

    Советую добавить в сравнение KNX от производителя GVS. Широкая линейка и недорого. А также Iridium в качестве сервера для создания интерфейсов и сенсорных дисплеев управления. Iridium подойдет и для WirenBoard, и для KNX, и для OWEN. И совсем недавно у них вышла своя линейка железок.

    1. Роман (автор)

      Я тут написал про системы, с которыми очень много работал которых хорошо знаю. Изучать систему по информации на сайте, чтобы по ней написать обзор, я не хочу, изучить сайт и так каждый может.
      Хотелось бы, чтобы оборудование поставлялось и поддерживалось в России. На сайте GVS упоминания России нет, только Китай. На сайте gvs-russia вообще это оборудование не упоминается.

  7. Елена

    Добрый день!
    Спасибо за статью. Что скажите по поводу турецкого бренда Interra? Недавно появился на рынке РФ, все чаще встречаем в проектах, достаточно интересные цены.

    1. Роман (автор)

      Добрый день. Впервые слышу про такой бренд, так что ничего не могу сказать.

  8. samovarvar

    А существуют ли контроллеры, которые работают не за счет интернета?
    Например, возможность управления освещением с пульта как группами, так и отдельно каждой точкой: вкл/выкл; диммирование; цветность; кельвины; SPI + в этом же контроллере возможность управления другим оборудованием в кв. при необходимости; + деление на группы, если потребуется обесточить конкретную группу;

    1. Роман (автор)

      Вы, наверное, имели в виду не «не за счёт интернета», а «не через мобильное приложение»?
      Как должен выглядеть такой пульт? Как от телевизора, с множеством кнопок? У некоторых производителей были попытки сделать «универсальный пульт», с которого можно было бы управлять различной техникой. Во-первых, это неудобно, потому что конфигурацию кнопок под любую задачу не сделать. Все задачи разные. Кнопки для того, что не нужно, раздражают.
      Во-вторых, начнём делать пульт для всего — получится планшет на Android с приложением.
      Если, всё же, хочется пульт с кнопками, то у контроллеров светодиодных лент (Arlight, например) есть пульты с управлением разными параметрами лент. Связь с контроллером по радиоканалу 2.4ГГц. Но без «другого оборудования».

Добавить комментарий
